Rodinné domy - řezy elementy
Základním stavebním prvkem námi dodávaných rodinných domků jsou hotové kompletizované stavební díly - panely - difuzně otevřeného systému. Panely obvodových stěn se skládají z dřevěného nosného rámu který je vyplněn tepelnou izolací z minerální kamenité vaty vyrobené z čediče tloušťky 160 mm. Z vnitřní strany je rám opláštěn a vyztužen aglomerovanou deskou tloušťky 12 mm. Dále je panel z vnitřní strany chráněn proti prostupu vodní páry a vzduchu z interiéru do konstrukce parotěsnou folií, která je ve stycích vzduchotěsně navzájem slepena samolepícími páskami. Vnitřní povrch stěnových panelů pak tvoří sádrokartonové desky.
Z vnější strany jsou pak na dřevěný rám obvodových stěn připevněny tepelně izolační desky INTHERMO tloušťky 60 mm dodávané firmou INSOWOOL. Tepelně izolační desky INTHERMO mohou být z vnější strany dokončeny omítkami CAPAROL. Nebo je možno na vnější straně připevnit rošt z latí, který tvoří odvětranou vzduchovou mezeru. Na tento rošt se pak jako vnější obklad fasády připevní buď svisle vystřídané bednění, nebo vodorovný obklad z palubek. Dřevěný obklad vnější fasády je pak dokončen lazurovacími laky v odstínech podle přání zákazníka. Vrchní penetrace a omítka v barevných odstínech dle přání zákazníka se provádí na stavbě, po montáži panelů a zkompletování domu.

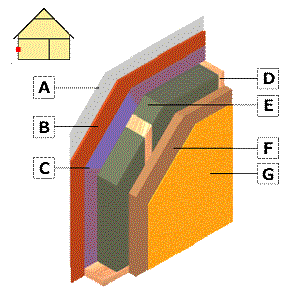

OBVODOVÝ PANEL LINEA HOME
A - SDK RIGIPS 12.5 mm
B - Aglomerovaná deska 12mm
C - Parozábrana
D - Rámová konstrukce 160x60 mm
E - Rockwool Airrock ND 160 mm
PŘIVĚŠENÁ FASÁDA
K PANELU LINEAHOME
Varianta A:
F - INTHERMO 60 mm
G - Fasádní systém CAPAROL
Varianta B:
F - Kontralatě s kamennou vatou
G - Dřevěné palubky

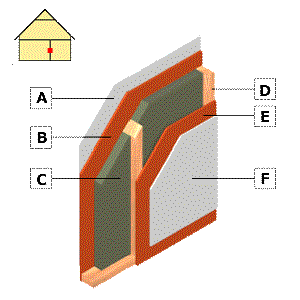

VNITŘNÍ PANEL
A - SDK RIGIPS 12.5 mm
B - Aglomerovaná deska 12mm
C - Roskwool Airrock ND60mm
D - Rámová konstrukce 100x60 mm
E - Aglomerovaná deska 12mm
F - SDK RIGIPS 12.5 mm

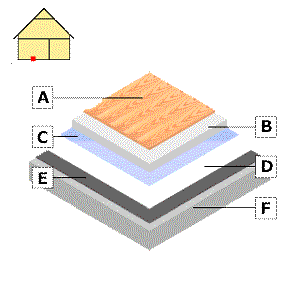

Podlaha 1NP
A - Podlahová krytina 10-20 mm B - Lité podlahy KNAUF
C - Fólie
D - Tvrzený polystyren 60mm
E - Hydroizolace
F - Základová deska

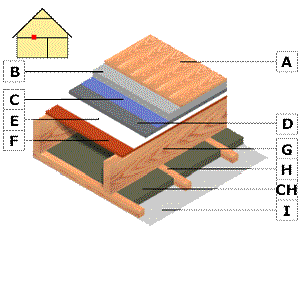

STROP MEZI PODLAŽÍMI
A - Podlahová krytina 10-20 mm
B - Lité podlahy KNAUF
C - Fólie
D - StepRock 25 mm
E - Tvrzený polystyren 30 mm
F - Aglomerovaná deska
G - Konstrukce 220 mm
H - Rošt 50 mm
CH - Rockwool 50 mm
I - SDK RIGIPS 12.5 mm

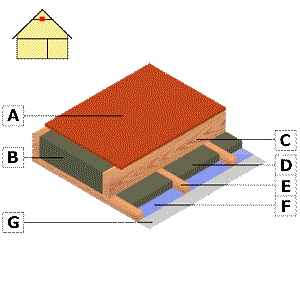

STROP PODKROVÍ
A - Aglomerovaná deska
B - Rockwool Airrock ND 160 mm
C - Konstrukce 160 mm
D - Rockwool Airrock ND 60 mm
E - Rošt 50 mm
F - Parozábrana Al
G - SDK Rigips 12.5 mm

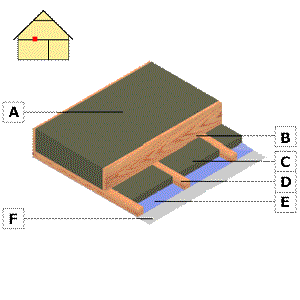

STROP BUNGALOVU
A - Rockwool Airrock ND 160 mm
B - Pásnice vazníku
C - Rockwool 60 mm
D - Rošt 50 mm
E - Parozábrana Al
F - SDK Rigips 12.5 mm

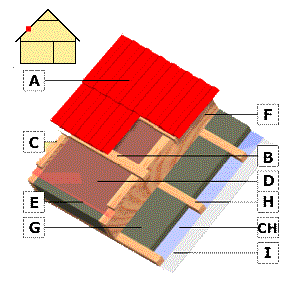

SEDLOVÁ STŘECHA
A - Střešní krytina
B - Lať 35x50 mm
C - Kontralať 35x50
D - Fólie JutaDACH
E - Rockwool Airrock ND 160 mm
F - Konstrukce 160x60 mm
G - Rockwool Airrock ND 60 mm
H - Rošt 50 mm
CH - Fólie Jutafol N/AL 170 Speciál
I - SDK Rigips 12.5 mm
